Kit de 22 adaptateurs BDM pour programmation ECU sur banc

Kit de 22 adaptateurs BDM pour calculateurs ECU

Préparez les connexions de vos calculateurs sur banc avec ce kit de 22 adaptateurs BDM pour ECU, destiné aux équipements KESS, KTAG, BDM100, CMD100 et FGTECH V54 Galletto 4 compatibles. Le lot regroupe plusieurs formats de raccordement pour les familles Bosch, Delphi, Denso, Siemens-Continental, Magneti Marelli et d’autres applications détaillées ci-dessous.

Livraison depuis la France et SAV en français 6j/7.

Ces adaptateurs sont des accessoires de connexion : ils s’utilisent avec un programmateur et un équipement de positionnement adaptés. Ils ne réalisent pas seuls la lecture ou l’écriture d’un calculateur et ne constituent pas un logiciel de modification de cartographie.

Pourquoi choisir ce kit d’adaptateurs BDM ?

• Livraison depuis la France.
• SAV en français disponible 6j/7.
• 22 adaptateurs dans un même lot : plusieurs références pour sélectionner le raccordement correspondant à votre intervention.
• Différentes familles ECU : applications BDM, Boot, Tricore, JTAG et AUD selon l’adaptateur et le protocole.
• Format d’environ 60 mm de large : vérifiez l’adéquation avec votre sonde et votre support avant achat.
• Épaisseur de 2 mm : une caractéristique à prendre en compte pour le montage.
• Références détaillées : identifiez l’adaptateur nécessaire à partir de la liste du kit.

Utilisation pour la programmation ECU sur banc

Chaque adaptateur correspond à une application de connexion précise. Le choix dépend de la référence du calculateur, du mode d’accès et de la procédure prise en charge par votre programmateur. Selon l’ECU, l’intervention peut nécessiter sa dépose et l’ouverture du boîtier.

La présence d’un adaptateur ne garantit pas la compatibilité de tous les calculateurs d’une marque. Vérifiez le brochage, l’alimentation, le protocole et les fonctions disponibles avant de lancer une opération de lecture ou d’écriture.

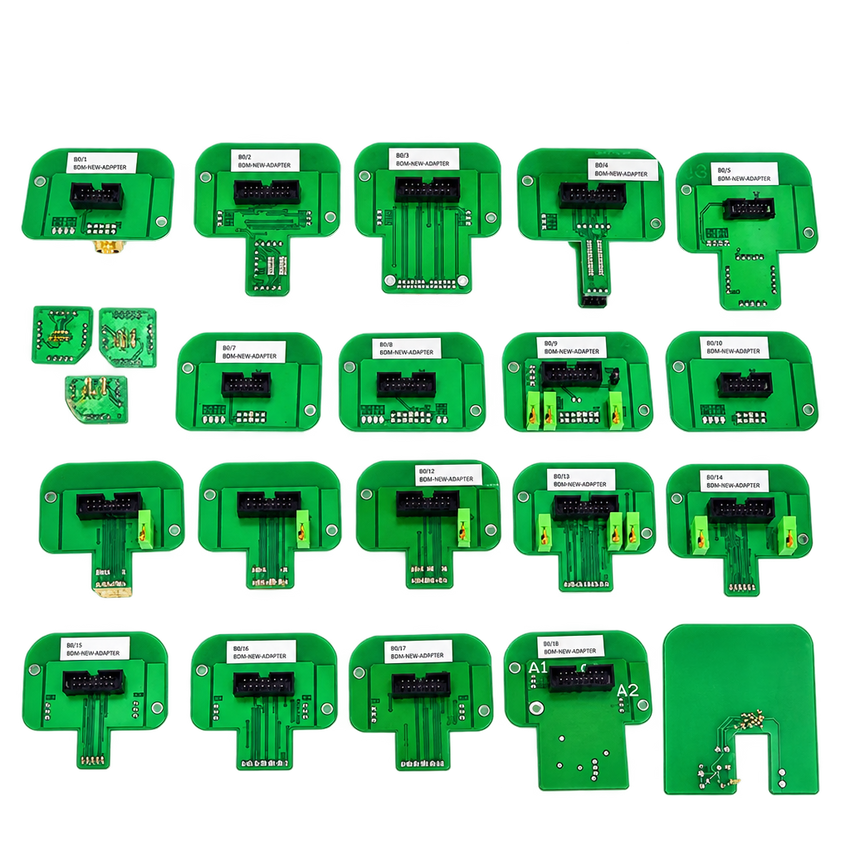

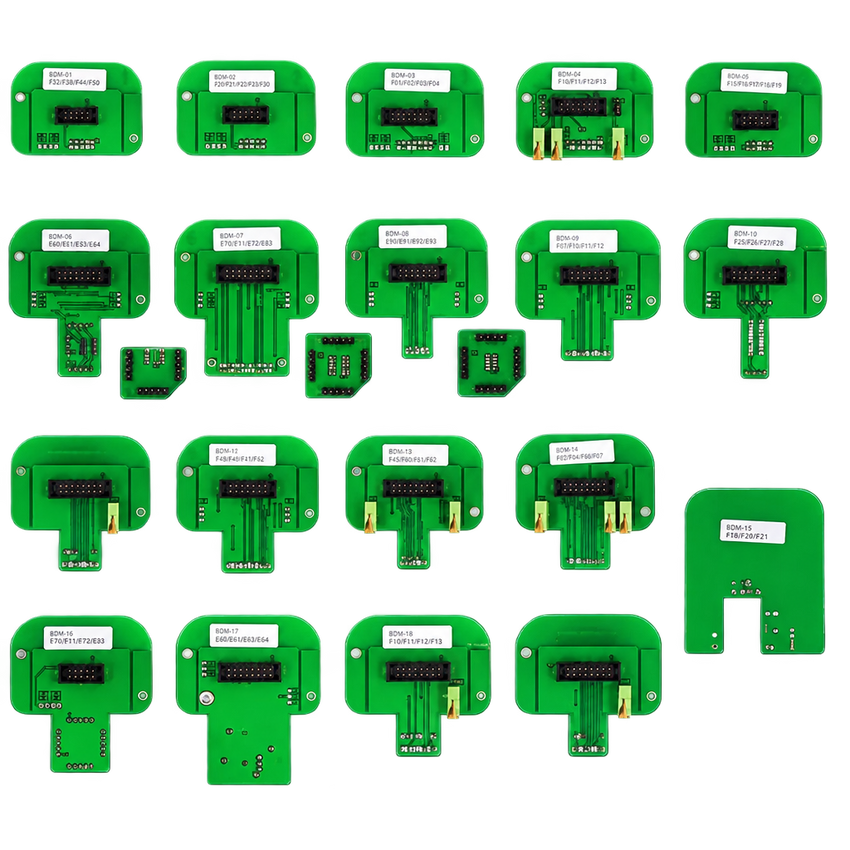

Liste des 22 adaptateurs inclus

1. 14AM00T01M : Bosch.
2. 14AM00T02M : Delphi DCM.
3. 14AM00T03M : Bootloader ST10xx.
4. 14P600KT04 : Tricore EDC/MED17.
5. 14AM00T05M : Marelli MPC55xx JTAG.
6. 14AM00T06M : Delphi MPC55xx JTAG.
7. 14AM00T07M : Denso CN1 Boot.
8. 14AM00T08M : Denso CN2 Boot.
9. 14AM00T09M : Denso CN3 Boot.
10. 14AM00T10M : Denso CN1 AUD.
11. 14AM00T11M : Denso CN2 AUD.
12. 14AM00T00M : Delphi DCI.
13. 14AM00TBAS : adaptateur de base 1.27.
14. 14AM00T14M : NexusEFI T6 Lotus.
15. 14AM00TB02 : insert BDM Magneti Marelli.
16. 14AM00TB01 : insert BDM Siemens.
17. 14AM00TB03 : insert BDM EDC7.
18. 14AM00T18M : Magneti Marelli MPC/SPC56xx.
19. 14AM00T13M : Nexus MPC5xx TRW ECU.
20. Adaptateur VAG 1.6 TDI : Siemens-Continental PCR2.1.
21. 14AM00T15M : Toyota NEC76F-20.
22. 14AM00T16M : Toyota NEC76F-26.

Compatibilité avec les programmateurs et supports

Le kit est annoncé pour les équipements KESS, KTAG, BDM100, CMD100 et FGTECH V54 Galletto 4, sous réserve de correspondance des connexions et du protocole utilisé. Cette indication ne remplace pas la vérification de votre version matérielle et de ses accessoires.

Les adaptateurs mesurent environ 60 mm de large. Ils ne doivent pas être choisis pour un montage prévu uniquement pour des adaptateurs de 40 mm sans vérification préalable. Contrôlez les dimensions utiles de votre sonde et de votre support BDM.

Pour préparer le positionnement de vos connexions sur banc, découvrez le support BDM Frame classique en Plexiglass pour ECU. Vérifiez le format de fixation de l’adaptateur avant de l’associer au cadre.

Caractéristiques techniques

• Type : kit d’adaptateurs de connexion pour calculateurs ECU.
• Nombre d’adaptateurs : 22.
• Largeur annoncée : environ 60 mm.
• Épaisseur annoncée : 2 mm.
• Couleur : vert.
• Applications : selon les références BDM, Boot, Tricore, JTAG et AUD du kit.

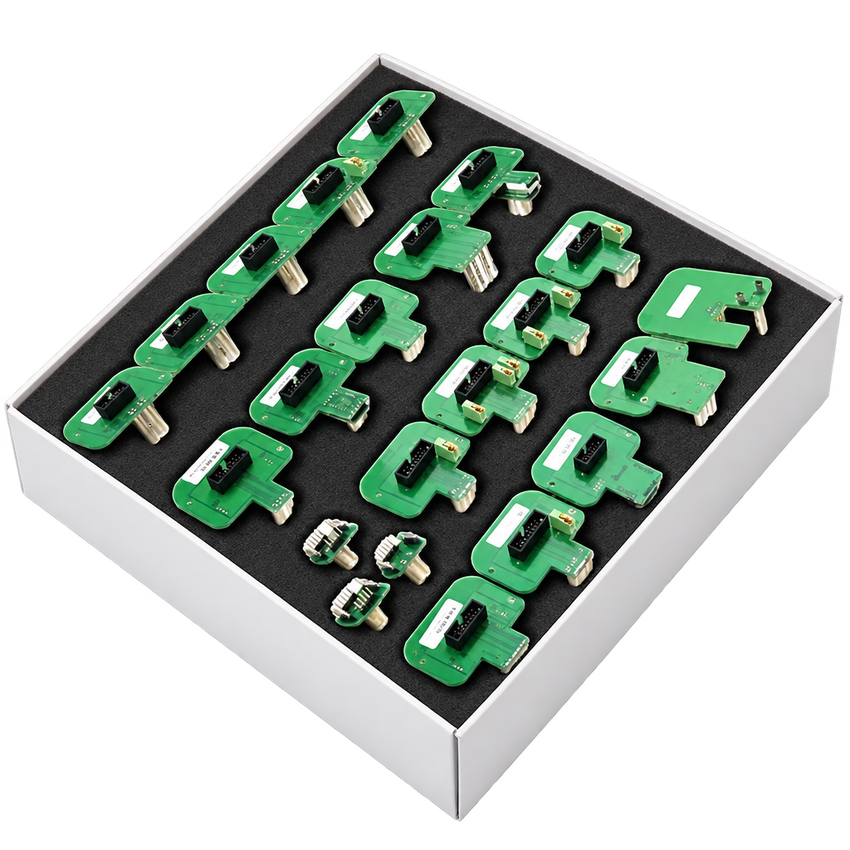

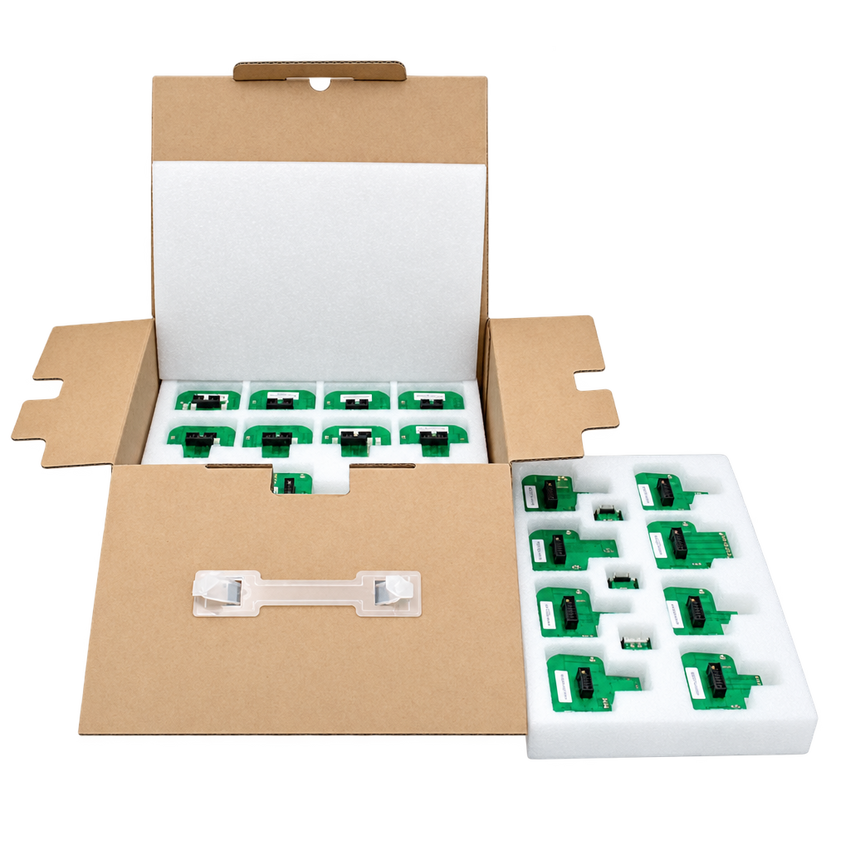

Contenu de votre commande

Le lot comprend 22 adaptateurs, correspondant aux références et applications listées ci-dessus. L’offre décrite porte sur le kit d’adaptateurs, et non sur un pack de programmateurs ECU ou de supports BDM.

Précautions d’utilisation

Utilisez ces accessoires avec une procédure adaptée à la référence exacte du calculateur. Vérifiez le positionnement, l’orientation et les raccordements avant la mise sous tension. Prévoyez une alimentation adaptée et sauvegardez les fichiers d’origine lorsque votre programmateur le permet.

Une erreur de branchement ou une interruption pendant l’écriture peut endommager ou immobiliser le calculateur. Ce kit s’adresse aux utilisateurs maîtrisant les interventions électroniques sur banc.

Questions fréquentes sur les adaptateurs BDM ECU

Ce kit permet-il de programmer un calculateur sans autre équipement ?

Non. Les adaptateurs assurent des connexions spécifiques. Un programmateur compatible, les raccordements adaptés et l’équipement nécessaire à l’intervention restent indispensables.

Quels programmateurs sont annoncés compatibles ?

KESS, KTAG, BDM100, CMD100 et FGTECH V54 Galletto 4, sous réserve de vérifier les connexions, le protocole et la version de votre équipement.

Les adaptateurs conviennent-ils à un support de 40 mm ?

Leur largeur annoncée est d’environ 60 mm. Vérifiez votre montage avant achat ; un support prévu uniquement pour un format de 40 mm n’est pas à considérer comme compatible par défaut.

Le kit comprend-il un adaptateur PCR2.1 pour VAG 1.6 TDI ?

Oui, un adaptateur pour l’application Siemens-Continental PCR2.1 VAG 1.6 TDI figure dans la liste. La prise en charge de l’opération dépend également de votre programmateur et de sa configuration.

Les calculateurs Toyota et Denso sont-ils représentés ?

Le kit comprend les références Toyota NEC76F-20 et NEC76F-26 ainsi que les adaptateurs Denso CN1, CN2 et CN3 Boot et CN1/CN2 AUD. Vérifiez la référence précise nécessaire à votre calculateur.

Ces adaptateurs modifient-ils les cartographies moteur ?

Non. Ce sont des accessoires de connexion. La lecture, l’écriture et la modification d’un fichier dépendent d’autres équipements, logiciels et compétences.
